系统概述

水电站综合自动化系统采用计算机监控对整个电站（甚至阶梯级电站或整个流域）从水文测报，机组及相关设备设施的启、停、调节控制，工况监控、负荷的分配，直到并网发电运行全过程的自动控制。该系统具备远程监控，无人值守，agc、avc等自动控制，在线监测，故障诊断与分析。监控软件支持跨平台运行等特点。

系统组成

系统由主控层和现地控制层组成，主控层包括：系统工作站（服务器）、操作员工作站、工程师工作站、通信工作站、网络设备、GPS卫星时钟、打印机等。现地控制层包括：机组LCU、公用LCU、开关站LCU、坝区LCU、继电保护、计量设备等。根据需要可组成多种网络结构。

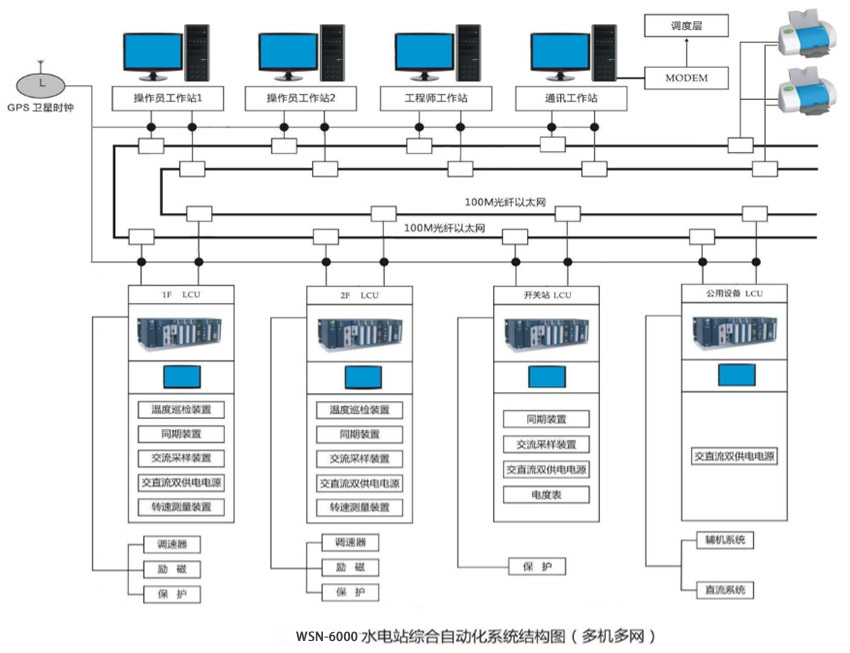

方案构架

功能特点

◆现场的数据采集和处理，对发电机自动控制的反馈回路，采用双冗余的设计，并采用PID调节方式进行优化控制；

◆安全运行的监视与报警，有自动化元件数据采集、各种控制回路、保护装置动作、火灾、水淹等各种事故进行在线报警、语音报警、On-Call报警、调度中心的电铃电笛报警、自动弹出窗口报警等多项功能，并自动调用相应的防护软件；

◆实时远程控制与调节：实时远程控制闸门的开闭，阀门的开闭，水轮机的远程启动、停止，发电机有功功率、无功功率的远程调节，发电机工况的转变、各种辅机的自动远程控制等；

◆人机接口功能强大、操作方便、界面友好；

◆PLC双CPU的自动切换与报警；

◆双通讯通道的自动切换与报警；

◆发电机双调节回路的自动切换与报警；

◆双交流电源供电的自动切换与报警；

◆双直流电源的自动切换与报警，直流回路绝缘的自动监测、电池的自动监测；

◆趋势分析及事故追忆；

◆运行参数的统计、记录与生产管理；

◆操作票的自动形成与打印；

◆控制、运行与操作的指导；

◆历史数据（各种电量和非电量的报表、曲线、事件、事故与故障）的查询和打印；

◆现场与调度中心各级通讯功能的检测；

◆系统的自我检测与报警；

2、系统高级功能

◆水电站出力的优化处理，可以提高水电站出力3％～5％（需另配置水电站优化设备及软件）；

◆长距离自动控制的有效软硬件的防护机制；

◆自动控制过程中的事故处理功能；

◆远程控制的可靠性、安全性和精确性；

◆关键部位的自动闭环冗余控制和调节。

3、移动监控

◆支持手机客户端；

◆监视电站运行状态；

◆实时告警自动推送；

◆历史数据查询和报表分析。

适用场景

适用于单机容量在1万kW以上的水电站；第二种是单机容量为1万kW以下的水电站；第三种是400V小小型水电站及高校教学。
